Lý thuyết Vật lý lớp 7 bài 21: Sơ đồ mạch điện – Chiều dòng điện

Lý thuyết Vật lý lớp 7

bài 21: Sơ đồ mạch điện – Chiều dòng điện được VnDoc sưu tầm và đăng tải, tổng hợp các câu hỏi lí thuyết trong chương trình giảng dạy môn Vật lý lớp 7. Hi vọng rằng đây sẽ là những tài liệu hữu ích trong công tác giảng dạy và học tập của quý thầy cô và các bạn học sinh. Mời quý thầy cô cùng các bạn tham khảo tài liệu dưới

  • Bộ đề thi học kì 1 môn Vật lý lớp 7 năm học 2016 – 2017

Để tiện trao đổi, chia sẻ kinh nghiệm về giảng dạy và học tập các môn học lớp 7, VnDoc mời các thầy cô giáo, các bậc phụ huynh và các bạn học sinh truy cập nhóm riêng dành cho lớp 7 sau:

Nhóm Tài liệu học tập lớp 7

. Rất mong nhận được sự ủng hộ của các thầy cô và các bạn.

I – SƠ ĐỒ MẠCH ĐIỆN

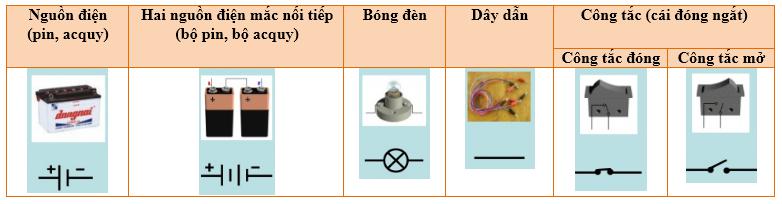

1. Kí hiệu của một số bộ phận mạch điện

Lý thuyết Vật lý lớp 7 bài 21: Sơ đồ mạch điện - Chiều dòng điện

2. Sơ đồ mạch điện

  • Mạch điện được mô tả bằng sơ đồ và từ sơ đồ mạch điện có thể lắp mạch điện tương ứng.
  • Nói cách khác Sơ đồ mạch điện là hình vẽ sử dụng các kí hiệu qui ước để biểu diễn một mạch điện. Mạch điện được mô tả bằng sơ đồ mạch điện có thể lắp mạch điện tương ứng.

Ví dụ các sơ đồ mạch điện:

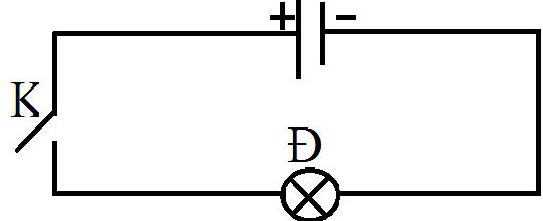

+ Sơ đồ mạch điện gồm: 1 nguồn điện, 1 bóng đèn và 1 công tắc

Lý thuyết Vật lý lớp 7 bài 21: Sơ đồ mạch điện - Chiều dòng điện

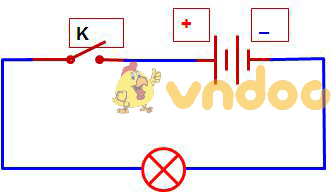

+ Sơ đồ mạch điện gồm: 2 nguồn điện, 1 bóng đèn và 1 công tắc

Lý thuyết Vật lý lớp 7 bài 21: Sơ đồ mạch điện - Chiều dòng điện

II – CHIỀU DÒNG ĐIỆN

Quy ước về chiều dòng điện

  • Chiều dòng điện là chiều từ cực dương qua dây dẫn và các dụng cụ điện tới cực âm của nguồn điện.

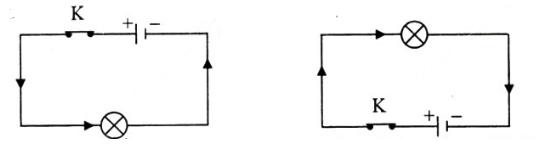

Ví dụ:

Lý thuyết Vật lý lớp 7 bài 21: Sơ đồ mạch điện - Chiều dòng điện

Dòng điện cung cấp bởi pin, acquy có chiều không đổi gọi là dòng điện một chiều.

III. CỦNG CỐ KIẾN THỨC BÀI HỌC

Ví dụ: Cho các dụng cụ điện gồm 1 nguồn điện 2 pin, bóng đèn, 1 công tắc.
a. Vẽ sơ đồ mạch điện kín với công tắc đóng.
b. Vẽ sơ đồ mạch điện gồm những dung cụ điện như trên và mắc thêm 1 ampe kế đo cường độ dòng điện chạy trong mạch điện.
c. Vẽ sơ đồ mạch điện gồm những dụng cụ điện như câu b và mắc thêm 1 vôn kế đo hiệu điện thế giữa hai đầu bóng đèn.

Trả lời:

a.

Vật lý lớp 7 bài 21 Sơ đồ mạch điện Chiều dòng điện

b.

Vật lý lớp 7 bài 21 Sơ đồ mạch điện Chiều dòng điện

c.

Vật lý lớp 7 bài 21 Sơ đồ mạch điện Chiều dòng điện

—————————————————————

Như vậy VnDoc đã giới thiệu các bạn tài liệu

Lý thuyết Vật lý lớp 7 bài 21

. Mời các bạn tham khảo thêm tài liệu:

Vật Lý lớp 7

,

Giải bài tập môn Vật lý lớp 7

,

Giải vở bài tập Vật Lý 7

,

Tài liệu học tập lớp 7

,

ngoài ra các bạn học sinh có thể tham khảo thêm

đề học kì 1 lớp 7

đề thi học kì 2 lớp 7

mới nhất được cập nhật.
